Какие типы счетчиков бывают?
По типу функционирования водомеры подразделяются на:
- тахометрические;
- электромагнитные;
- ультразвуковые;
- вихревые.

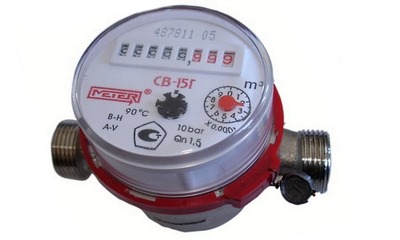

Тахометрические водосчетчики (механические)
Внутри прибора находится лопастная конструкция, которая непрерывно вращается под воздействием измеряемого ресурса.
Количество этих вращений в единицу времени регистрируется, а затем переводится счетным устройством в кубические метры или литры.
Внутри прибора находится лопастная конструкция, которая непрерывно вращается под воздействием измеряемого ресурса.
Количество этих вращений в единицу времени регистрируется, а затем переводится счетным устройством в кубические метры или литры.
По виду лопастного конструктива датчики делятся на:
- крыльчатые;
- турбинные.
Крыльчатые водомеры используются для установки в горизонтальных трубопроводах, такие приборы подлежат поверке и бывают:
- одноструйными (воздействие единого потока жидкости на крыльчатку; используется на трубах с сечением от 15 до 30 мм); поверка счетчиков воды
- многоструйными (разделение потока на несколько струй – уменьшение погрешности, отсутствие турбулентности; подходит для труб диаметром не более 50 мм);
- вентильными (имеет встроенный блокатор подачи воды).

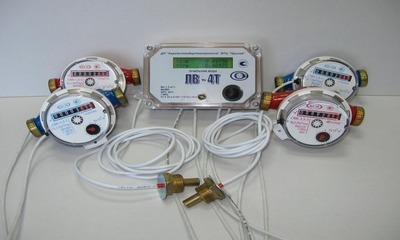

Тахометрические электронные приборы
По своей сути эти устройства ничем не отличаются от механических аналогов (крыльчатых или турбинных).
Но их особенностью является не просто фиксация используемого объема воды, а регистрация расхода воды определенной температуры.
Осуществляется этот процесс при помощи термодатчиков, которыми оснащен водомер. Наиболее распространены электросчетчики с двумя терморегистраторами, реже – с тремя.
Вся информация о потребленном ресурсе определенного нагрева суммируется и выводится на дисплей. Таким образом, с высокой точностью отслеживается расход водоснабжения фиксированной температуры, что позволяет четко оплачивать воду по счетам.
Еще одним преимуществом электронного счетчика является его независимость от сети питания, поскольку прибор полностью автономен и работает за счет литиевой батарейки, не требующей подзарядки или замены.
По своей сути эти устройства ничем не отличаются от механических аналогов (крыльчатых или турбинных).
Но их особенностью является не просто фиксация используемого объема воды, а регистрация расхода воды определенной температуры.
Осуществляется этот процесс при помощи термодатчиков, которыми оснащен водомер. Наиболее распространены электросчетчики с двумя терморегистраторами, реже – с тремя.
Вся информация о потребленном ресурсе определенного нагрева суммируется и выводится на дисплей. Таким образом, с высокой точностью отслеживается расход водоснабжения фиксированной температуры, что позволяет четко оплачивать воду по счетам.
Еще одним преимуществом электронного счетчика является его независимость от сети питания, поскольку прибор полностью автономен и работает за счет литиевой батарейки, не требующей подзарядки или замены.
Электромагнитные
Работа этих устройств основана на взаимодействии водного потока и предусмотренного конструкцией магнитопроницаемого цилиндра, имеющего изнутри электромагнитный слой, а снаружи – аналогичные обмотки.
Магнит создает индукционное поле, параметры которого меняет водный поток, проходящий через счетчик.
Эти изменения фиксируются двумя электродами, расположенными диаметрально и контактирующими с жидкостью. Данные о скорости и объеме измеряемого течения выводятся на экран.
Работа этих устройств основана на взаимодействии водного потока и предусмотренного конструкцией магнитопроницаемого цилиндра, имеющего изнутри электромагнитный слой, а снаружи – аналогичные обмотки.
Магнит создает индукционное поле, параметры которого меняет водный поток, проходящий через счетчик.
Эти изменения фиксируются двумя электродами, расположенными диаметрально и контактирующими с жидкостью. Данные о скорости и объеме измеряемого течения выводятся на экран.
Такие устройства отличает высокая точность измерения, однако необходимо подключение счетчика к сети питания. К тому же существует вероятность намагничивания металлических частиц на приборе, что искажает показания (требуется предварительная фильтрация жидкости).

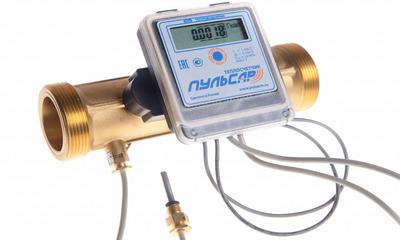

Ультразвуковые
В качестве измеряемого параметра используется акустический эффект ультразвуковых волн, проходящих сквозь движущийся поток.
Различают два вида таких датчиков:
Счетчики первого типа регистрируют разность времени прохождения ультразвуковой волны по течению и против него, которую преобразуют потом в величину скорости измеряемой жидкости.
Доплеровские приборы учитывают скорость перемещения инородных частиц (взвесей и пр.) или вихревых образований в потоке с помощью эффекта Доплера. Погрешность измерений составляет не более ±1%.
В качестве измеряемого параметра используется акустический эффект ультразвуковых волн, проходящих сквозь движущийся поток.
Различают два вида таких датчиков:
- время-импульсный;
- доплеровский.
Счетчики первого типа регистрируют разность времени прохождения ультразвуковой волны по течению и против него, которую преобразуют потом в величину скорости измеряемой жидкости.
Доплеровские приборы учитывают скорость перемещения инородных частиц (взвесей и пр.) или вихревых образований в потоке с помощью эффекта Доплера. Погрешность измерений составляет не более ±1%.
Вихревые водомеры
Этот вид водомеров характеризуется устойчивой балансировкой, позволяющей снимать высокоточные показания даже в условиях вибрации.
Датчик фиксирует частоту и количество вихревых образований, возникающих в потоке после прохождения через специальное препятствие – обтекаемое тело.
Водосчетчик рационален для учета расхода только однородного потока, не содержащего примесей и мусора. Как правило, это технологические жидкости, использующиеся на производстве.
По количеству обслуживаемых потоков водные датчики подразделяются на:
Этот вид водомеров характеризуется устойчивой балансировкой, позволяющей снимать высокоточные показания даже в условиях вибрации.
Датчик фиксирует частоту и количество вихревых образований, возникающих в потоке после прохождения через специальное препятствие – обтекаемое тело.
Водосчетчик рационален для учета расхода только однородного потока, не содержащего примесей и мусора. Как правило, это технологические жидкости, использующиеся на производстве.
По количеству обслуживаемых потоков водные датчики подразделяются на:
- одноканальные;
- двуканальные;
- многоканальные.
